機床概述
鉆孔范圍：Φ4～Φ20mm/Φ4～Φ30mm/Φ6～Φ40mm
最大鉆孔深度：500/1000/1500/2000/2500 mm
最大鉆孔長徑比：100:1
工件外徑范圍：Φ15～Φ100mm

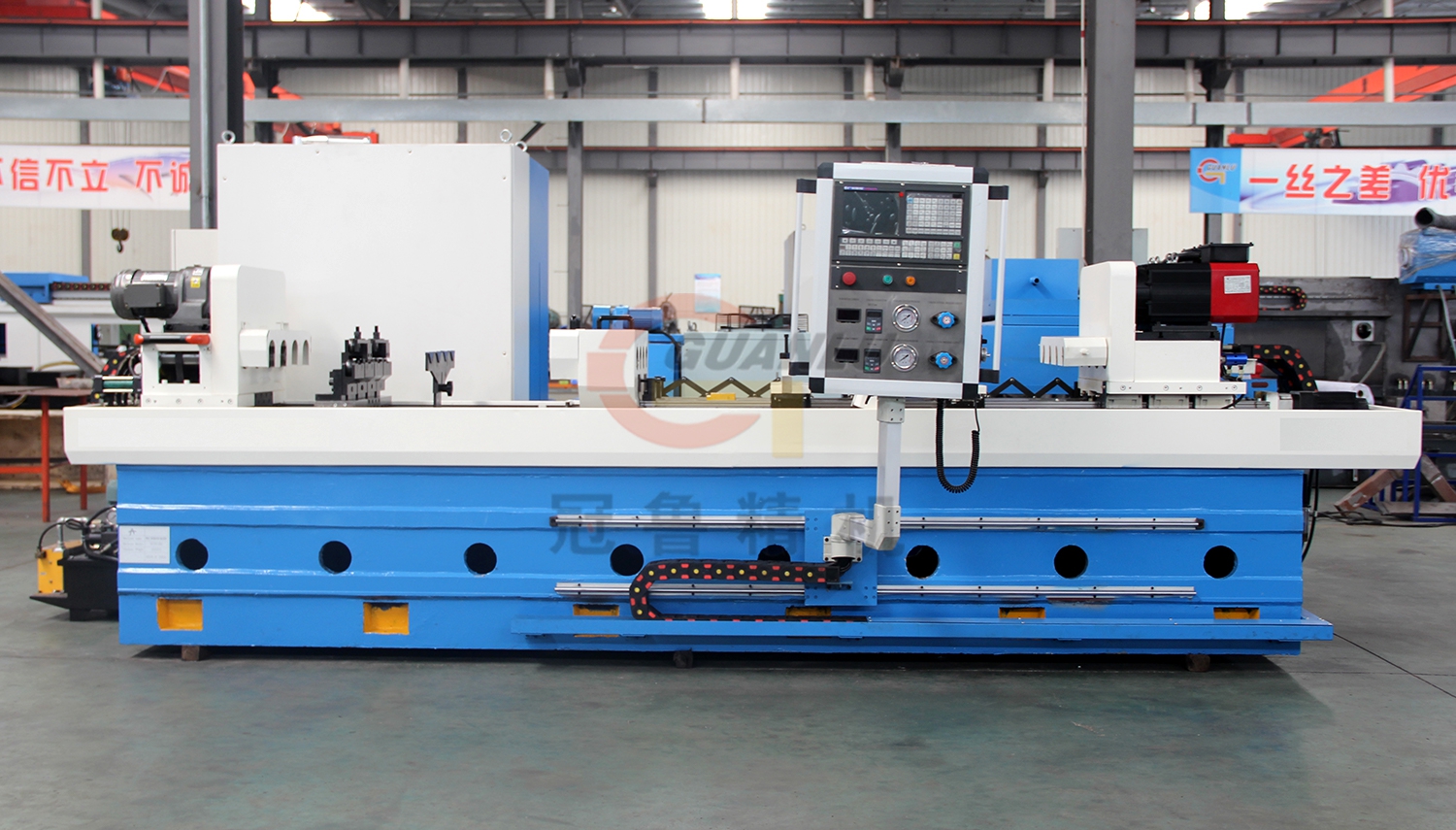

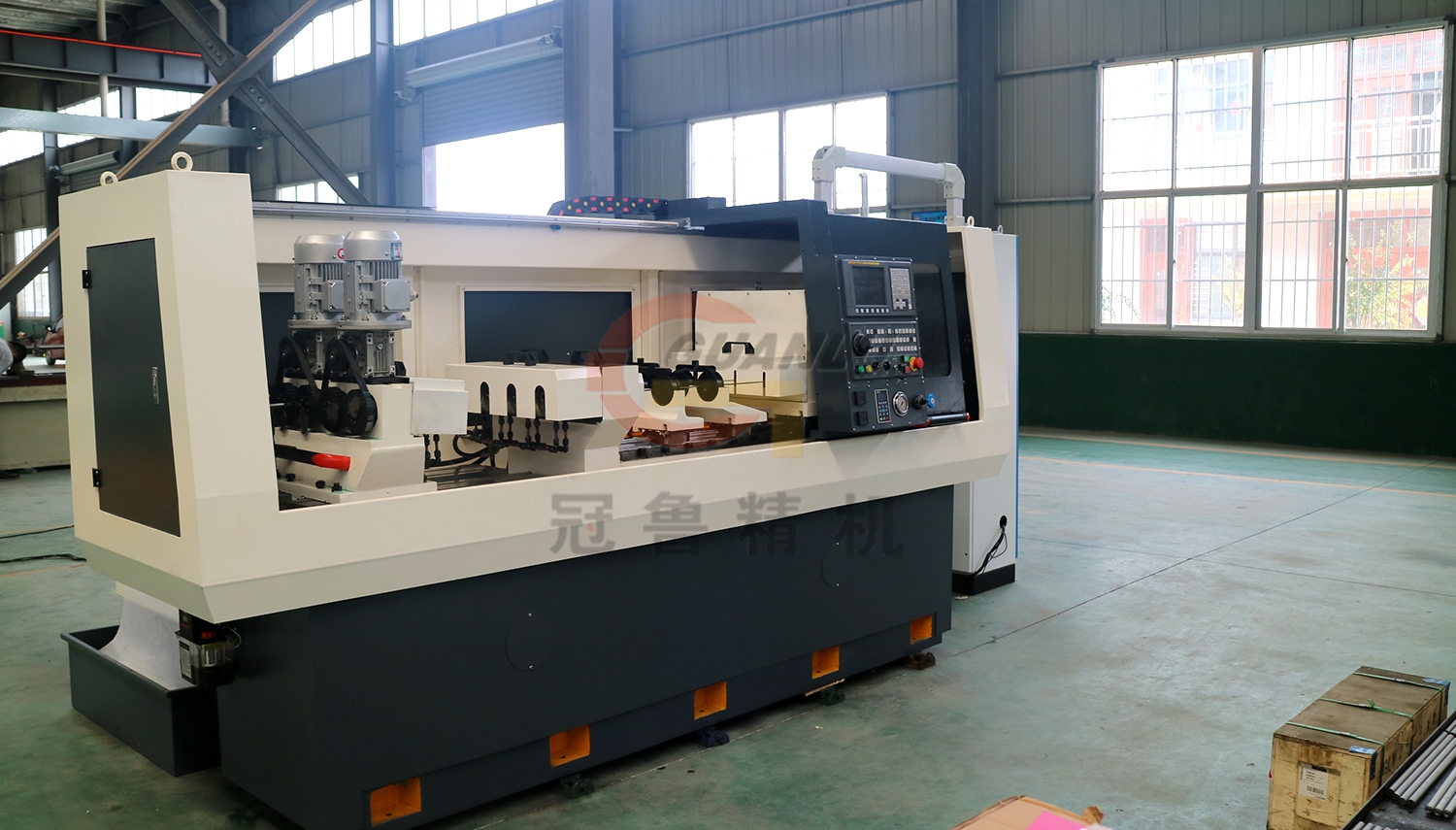

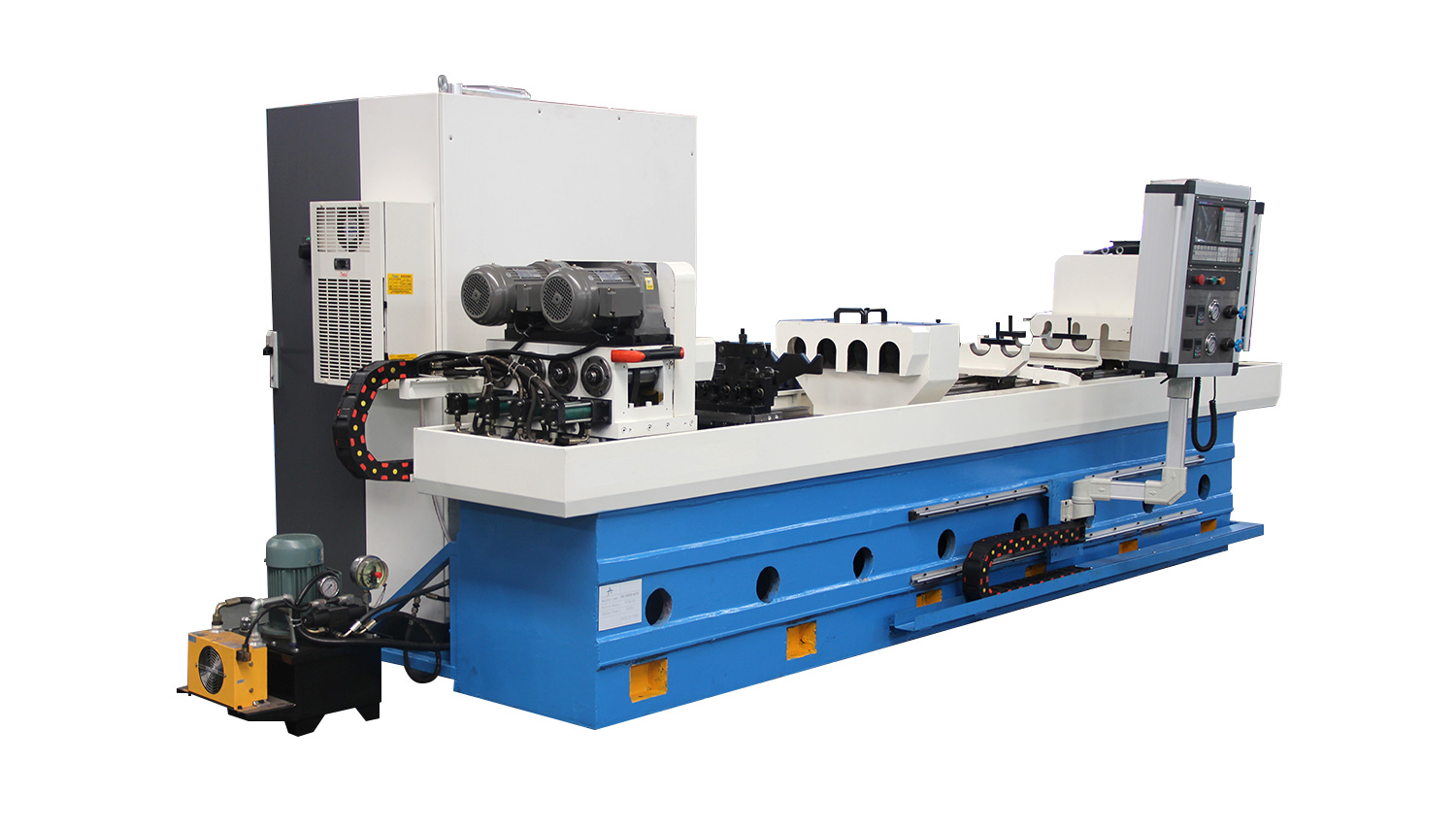

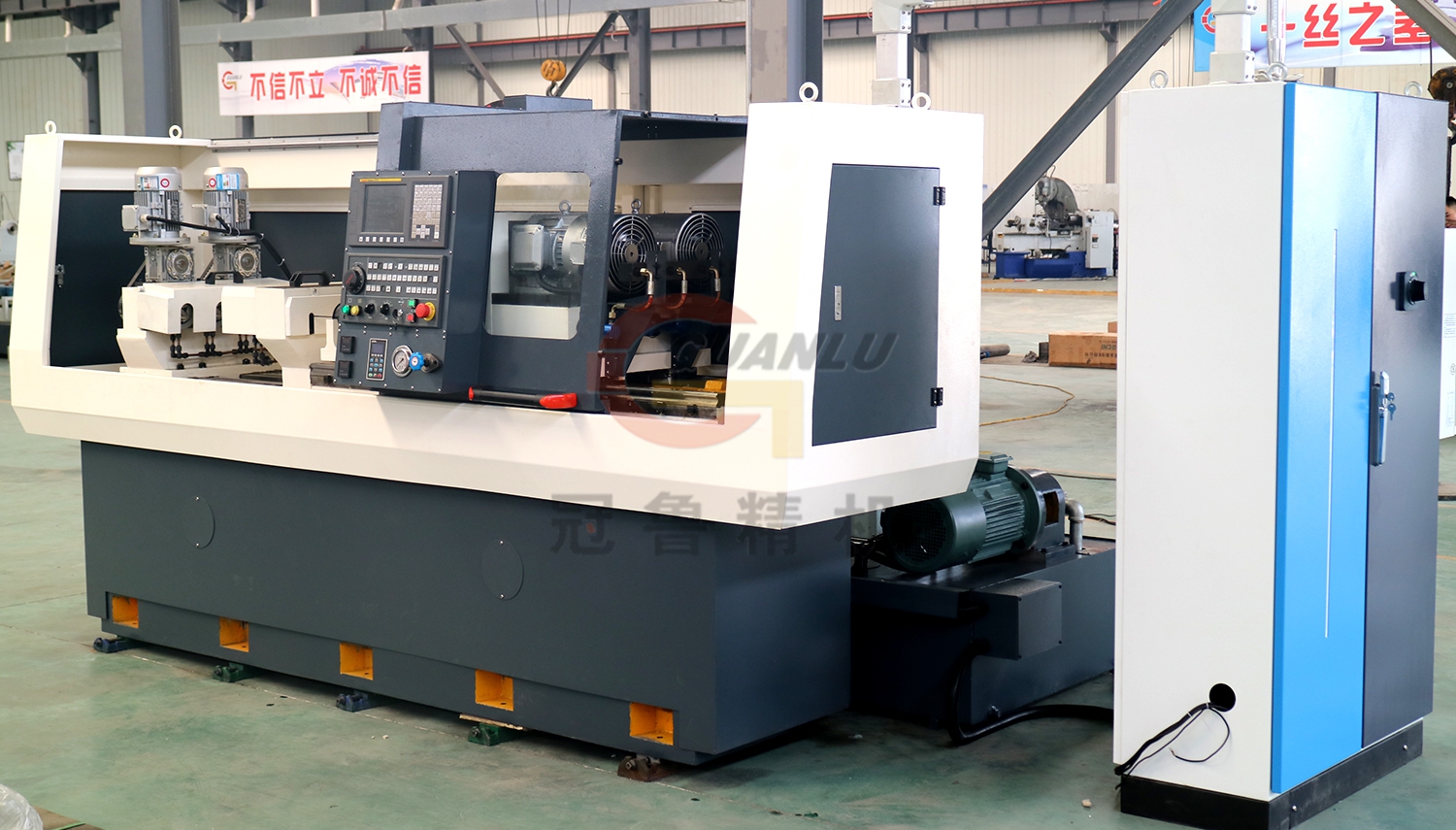

槍鉆鉆孔方式，四主軸結構，可同時加工4個工件，適用于軸類零件上的同軸孔的加工
床頭箱：驅動工件旋轉，轉速恒定117r/min；定位
機床上用的導軌采用直線導軌
數控系統： SIEMENS/FANUC/廣數
機床參數：
型號 | ZKS2102系列 | |
四主軸 | ||
主參數 | 鉆孔直徑范圍 | 4mm-20mm |
最大鉆孔深度 | 500/1000/1500/2000/2500mm | |
主軸數量 | 4 | |
主軸間距 | 140mm | |
鉆桿箱 | 主電機功率 | 7.5kwx2 |
最高轉速 | 5000r/min | |
床頭箱 | 功率 | 1.5wx2 |
轉速 | 120r/min | |
刀具進給 | 進給速度范圍 | 5-500mm/min |
快移速度 | 4m/min | |
進給電機扭矩 | 10Nm | |
冷卻系統 | 最大流量 | 200L/min |
最大壓力 | 10Mpa | |
過濾精度 | 20um | |
加工精度 | 孔徑精度 | IT7-IT10 |
粗糙度 | Ra0.8um-Ra3.2um | |
孔中心偏差 | 工件不轉1mm/1000mm, 工件轉:0.5mm/1000mm. | |
總功率 | 機床總功率 | 42kw |
